Dans ce segment-11, nous aurons un oeil "examinatif" sur :





  • La finition extérieure.



  • Le début de l'installation des planchers de madriers.







  • Photo 209

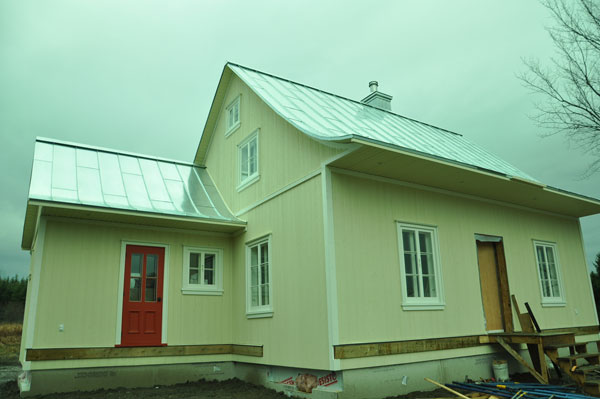

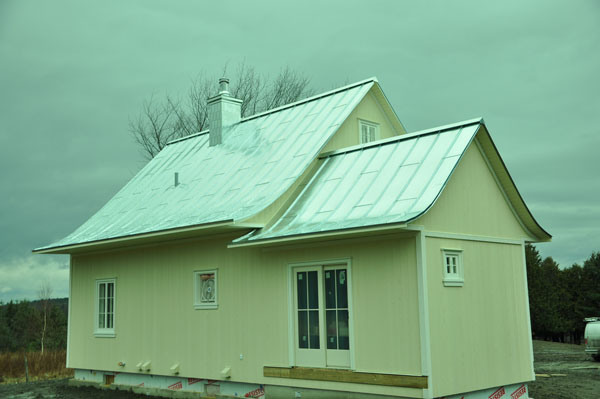

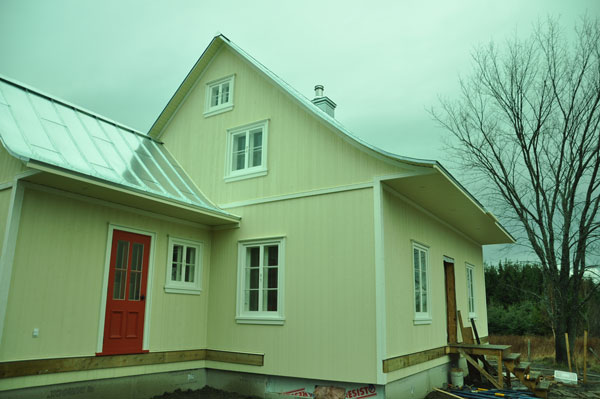

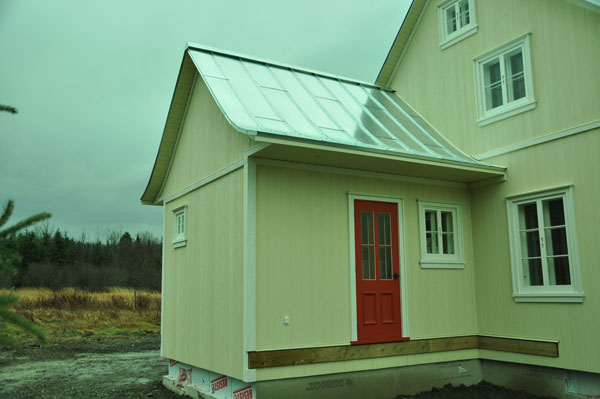

    Ces premières photos-209 à 223,  prises en décembre 2012, nous montrent les travaux de finition des murs à l'extérieur complétés. Il ne reste que quelques détails de galeries et patio à construire et l'installation de la porte en façade. Cette porte sera installée plus tard, pour ne pas la briser avec l'entrée de matériaux dans la maison, pour compléter l'intérieur qui est encore en plein chantier.



    On se rappellera que le remontage de la maison Carignan, a débuté en août 2012. (Segment-6). IL y a eu beaucoup de travaux d'accomplis depuis ce temps.

    La raison de la vitesse d'exécution de ce chantier, pour arriver en décembre avec l'extérieur de la maison complété à 97%, c'est qu'une équipe de menuisier, de Lessard construction de Sherbrooke, n'ont pas lâchés depuis aout. Plus il y a de travailleurs sur un chantier, plus cher ça coûte sur le moment, mais plus vite ça évolue dans le temps, c'est la logique même ...









    Photo 210











    Photo 211



    Le revêtement des murs de la maison, est composé de planches verticales embouvetées, produit de Maybec. Les planches ont été installé de pleine longueur sur les murs, pour ne pas créer de joints dans une ligne de planche.

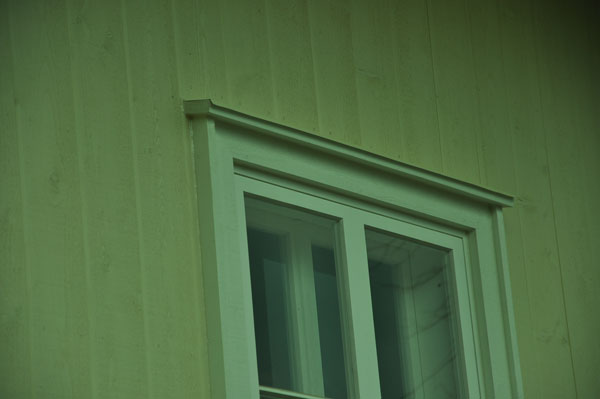

    Les coins de murs, les contours des fenêtres (photo-215-216 entre autres), et les profilages de découpe du mur pignon en son centre et l'enjolivement du dessous des débordements de toit (photo-217-219 entre autres), sont constitués de planches plus épaisses, blanches.





    Cette apparence de la maison, se veut un rappel historique, du premier recouvrement des murs de la maison à son origine, en planches verticales chaulées. Si on revient au segment-4 de ce dossier, on voit ce recouvrement que j'ai mis à jour, lors du curetage extérieur des murs de la maison.

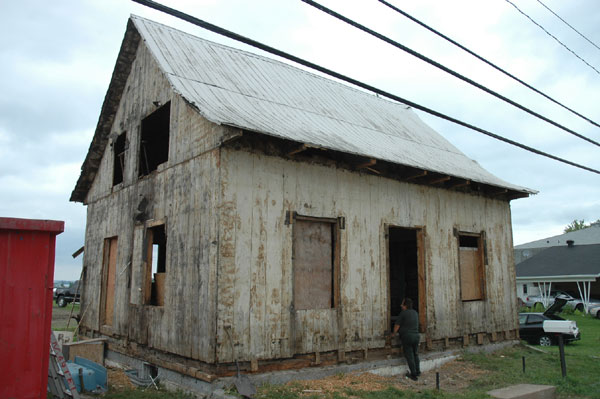

    Voici une de ces photos, qui nous montre le recouvrement d'origine des murs extérieurs de la maison :

    alt

    Photo-90, du segment-4 de ce dossier.













    Photo 212

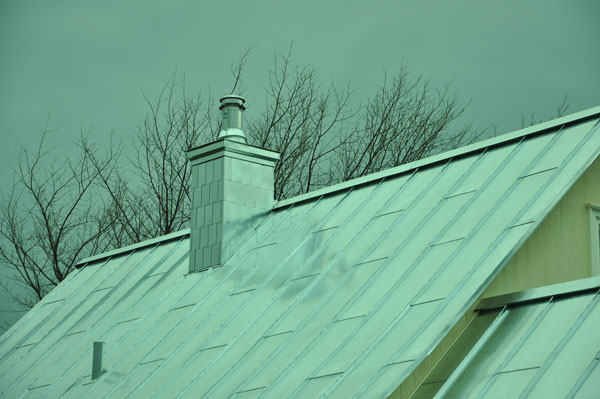

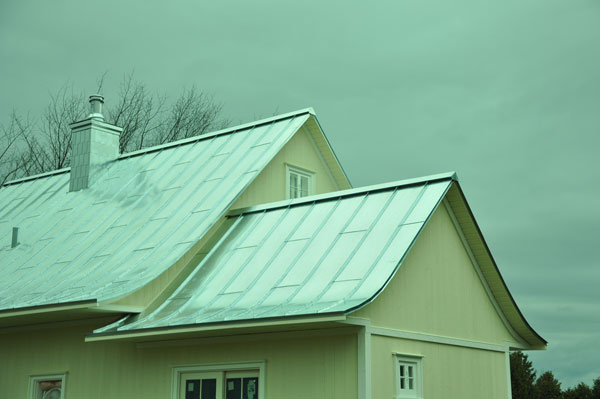

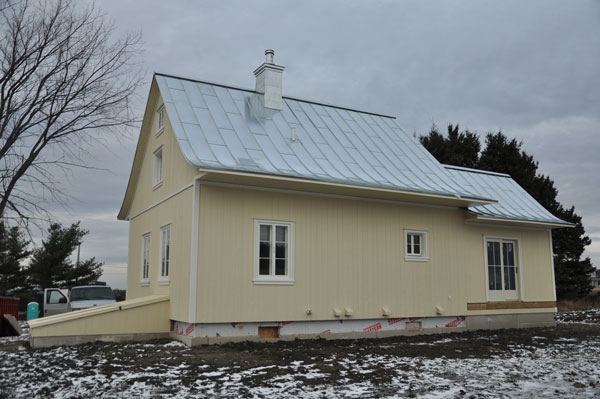

    Voici quelques vues, du magnifique recouvrement de la toiture en tôle pincée comme au 19ième siècle,

    ferblantée par un spécialiste dans ce domaine : Jean-François Éthier. Vous verrez ses coordonnées dans les Faq.



     Le faîte de ce recouvrement (dans le haut du toit), est "un faîte ventilé", qui aère la chambre d'air que j'ai préconisé, située par dessus l'isolation du toit, conçue lors de la fabrication de l'ossature pour l'isolation sur ce toit.





    Photo 213













    Photo 214













    Photo 215













    Photo 216













    Photo 217



    Le beau galbe "Québéçois" de ce toit, est surtout mis en valeur, à cause de la "minceur" du toit.

    (Voir commentaire suivant...)









    Photo 218



    J'ai montrer en photos commentées au segment-11 de ce dossier, la technique employer sur cette maison,  pour créer des débordements de toit MINCES, qui rendent la toiture très légère et traditionnellement de bonne épaisseur.



    On peut remarquer plus aisément le résultat de cette toiture d'apparence mince, légère et féminine, sur ces photos-217-218 et 219.



    On a l'impression que le toit "flotte" sur la maison au lieu de l'écraser.


    Je vous invite à consulter entre autre, les dossiers de la maison Couture et de la maison Gauthier, pour prendre connaissance de mes explications sur ce sujet.









    Photo 219













    Photo 220

    Sur photo-220, l'entrée de cave a été menuisée de façon traditionnelle, avec deux panneaux qui ouvrent. Ce type d'entrée de cave, se veut plus discrète que de construire une cabane accolée à la maison, et dans ce cas-ci, telle cabane aurait abouti en plein dans la fenêtre de chambre de bain, située sur ce mur pignon.



    Le terrain n'est pas encore renchaussé complètement autour de la maison. À la finition du terrassement, on ne verra plus la fondation grise à ras de terre, et la partie de la fondation recouverte d'une membrane d'étanchéité blanche, va être maçonnée avec de la pierre plate, pour récréer l'impression de l'ancien solage de pierre, typique de ces vieilles maisons.



    Après ce renchaussement final des fondations, la maison va également être plus près du sol, comme à l'ancienne.











    Photo 221













    Photo 222



    On remarque encore ici sur photo-222, la légèreté du toit, grâce à son épaisseur plus traditionnelle.









    Photo 223





















    Le début de l'installation des planchers de madriers.



 Certaines photos qui suivent, sont de couleur jaunâtre, ne représentant pas les couleurs réelles de l'endroit. Ceci est dû à l'éclairage de lumière au mercure. Je n'ai pas bien programmé mon appareil photographique à la "chaleur" de ce type d'éclairage de chantier.

  • Photo 224

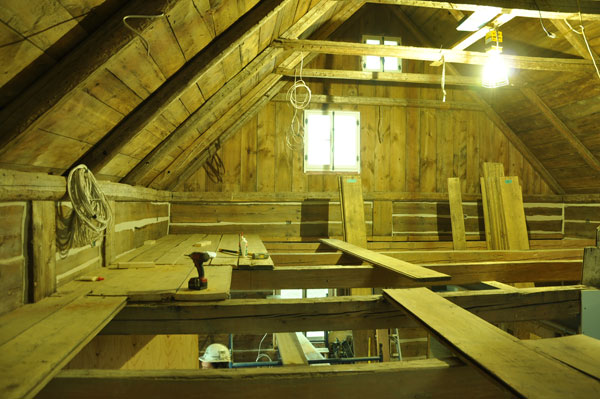

    Et nous voici revenu à l'intérieur de la maison. Sur cette photo 224, c'est le début de l'installation des madriers de plancher à l'étage.



    Après avoir été nettoyés au dégraisseur et rincés à l'eau à pression cet été, les madriers ont été entreposés (cagés) sur la plancher "chauffant" de la cave, pour qu'ils "descendent" en humidité.



    Les madriers sont présentement descendus à un taux d'humidité dans le bois entre 7 et 9 degré. (on vérifie ce taux avec un hygromètre de qualité). Ils sont donc prêts à être installés.


    Des madriers de plancher, avec un trop haut taux d'humidité, ne font pas une belle job lors de l'installation, parce que lorsque qu'ils vont sécher pendant le chauffage de la maison l'hiver, ils vont "retirer" entre eux, créant des gros espaces entre les madriers.

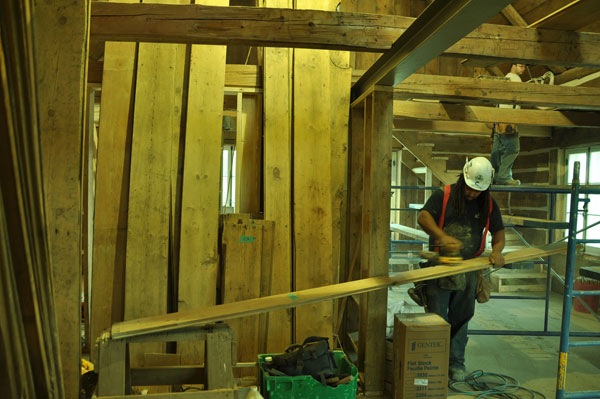

    Sur cette photo-224, on remarque Sébastien Lessard (de Lessard construction), qui selon mes recommendations, donne un léger sablage en surface sur les madriers, avec une ponceuse orbitale, Ce type d'outil, contourne les usures naturelles des vieux madriers, évitant ainsi un sablage industriel agressif, qui dénature les vieux planchers. Les madriers étant numérotés, cette usure de plancher va co ïncider d'une madrier à l'autre, lors de la ré-installation.










Photo 225











Photo 226











Photo 227

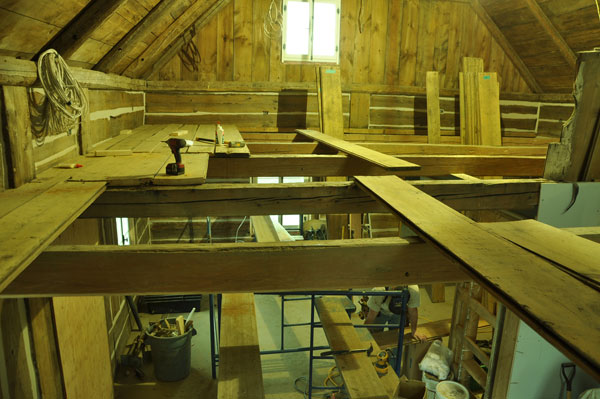

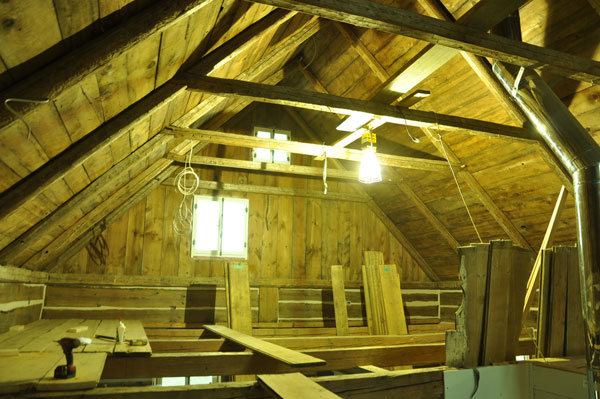

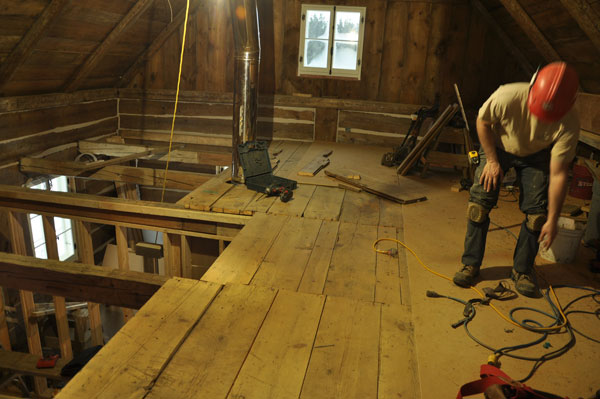

La réinstallation des madriers à l'étage commence.







Photo 228











Photo 229











Photo 230













Photo 231

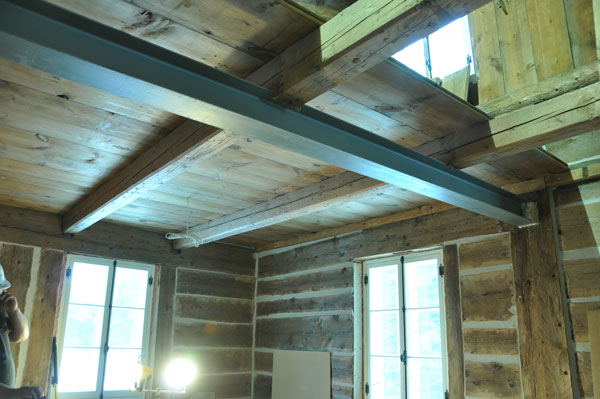

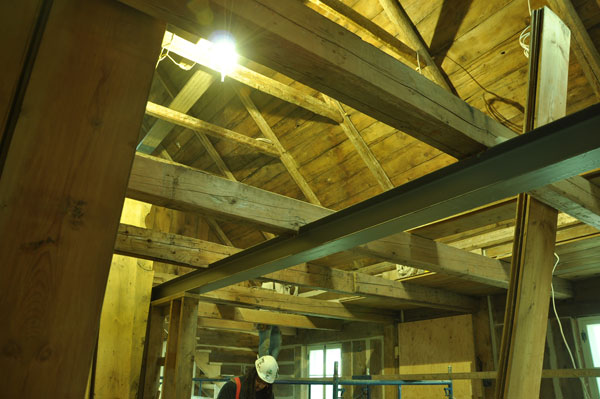

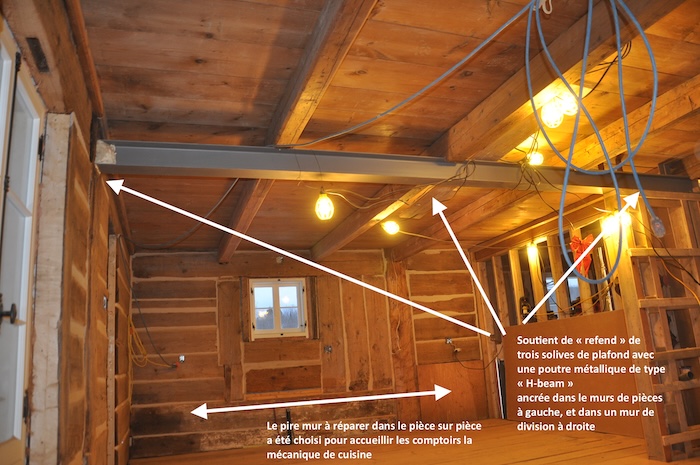

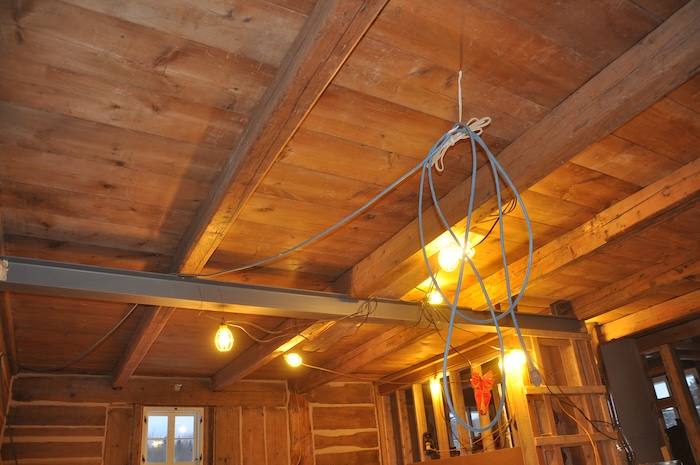

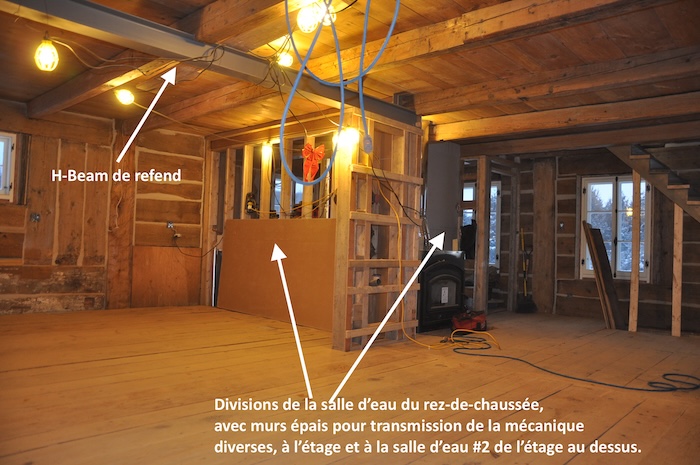

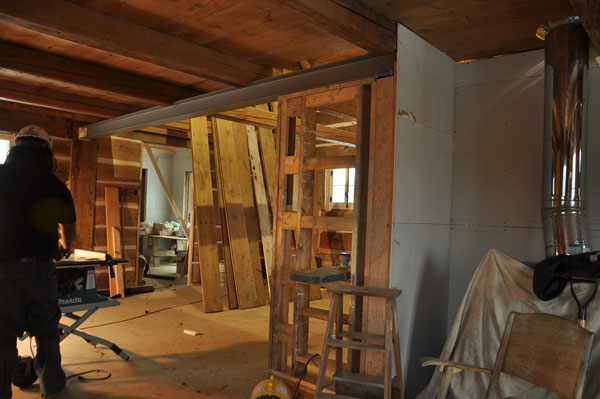

Sur ces photos-231 et 232, une poutre d'acier en H (H-beam), a été installé sur le sens longitudinal de la maison, transversalement sous 3 solives de plafond. Ce soutien, aidera à enlever de " la swing " aux longues solives de plafond qui sont pleine largeur de la maison, et qui seront apparentes dans une grande pièce au rez-de-chaussé, en même temps qu'à l'étage se trouvera également une grande pièce.



Cette façon de soutenir les solives, enlève le besoin de mettre des poteaux sous le centre solives. Sans ce soutien, les solives auraient " swinger " lorsqu'on aurait marcher à l'étage à cet endroit, et à la longue elles auraient légèrement courbées vers le bas.

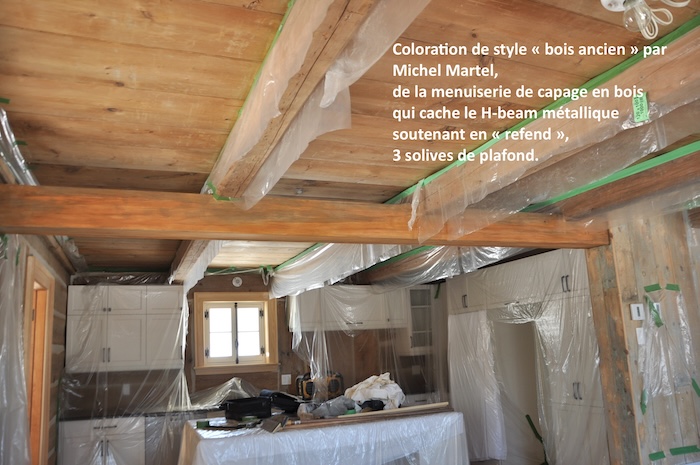

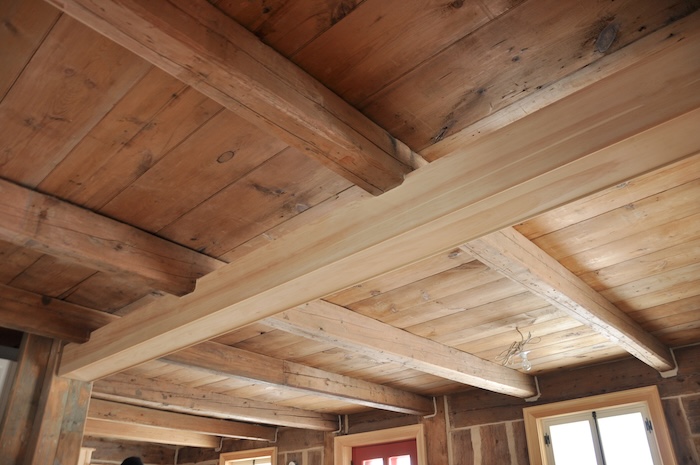

Le H-beam de métal, est plus rigide qu'une poutre de bois de même grosseur. Ce soutien métallique sera "capé", habillé de planches de pin plus tard, pour donner l'impresssion d'une poutre de bois. On peut voir le même système de soutien des solives, sur le dossier du "3 rue de la gare", en segment-3, photo 56.









Photo 232













Photo 233

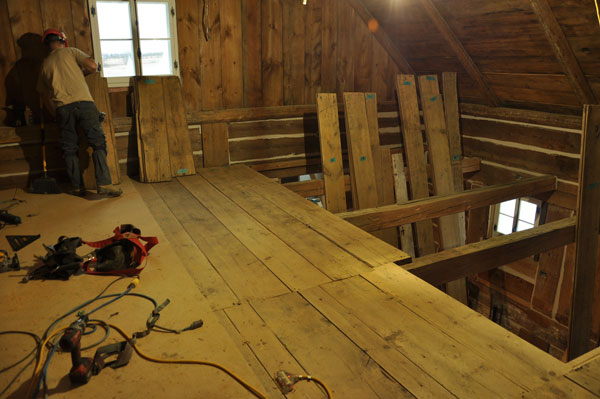

Sur photo 233, le plancher avance à l'étage. À gauche de la photo, des panneaux de "tentest" brun sont déposés, sur la partie de plancher qui a été installé, pour ne pas les "maganés" avec l'outillage par terre.







Photo 234











Photo 235

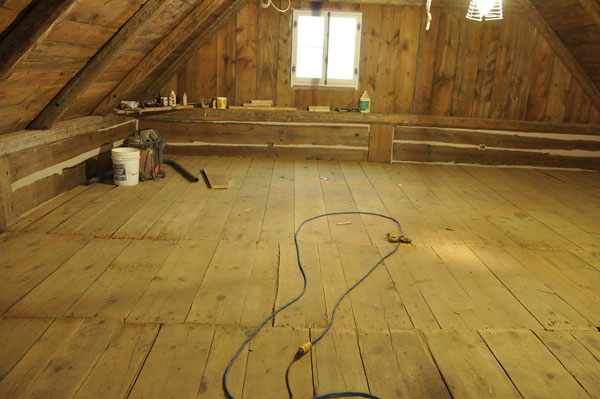

 Voilà l'ensemble du plancher de complété, en 4 jours à 4 travailleurs. C'est long faire un bel assemblage de plancher.









Photo 236

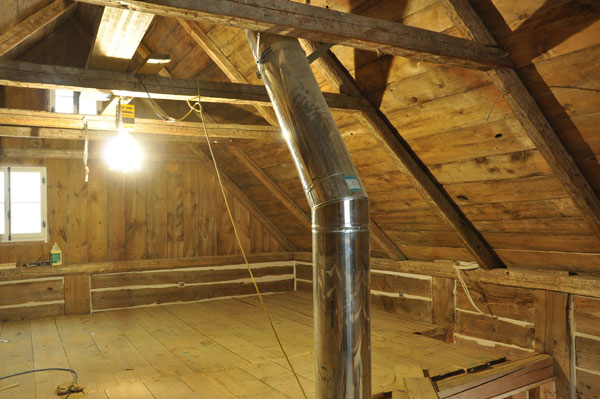

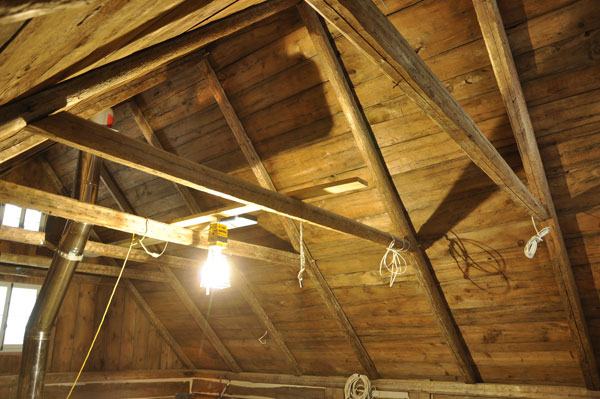

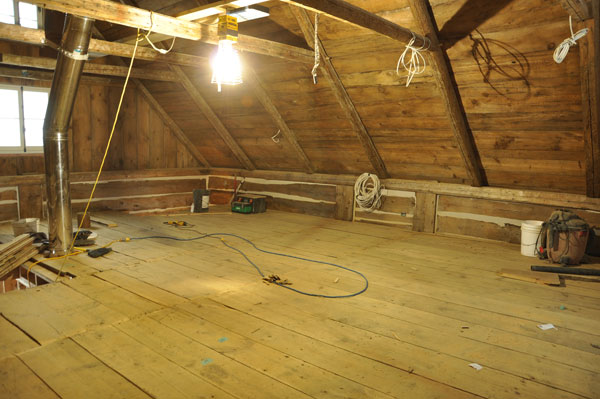

Tout en examinant le plancher, jetons un oeil au toit cathédrale du grenier, superbe.



Le tuyau de cheminée "préfab.", va être dissimulé dans une future division de salle de bain, qui va monter jusqu'au faîte du toit.









Photo 237

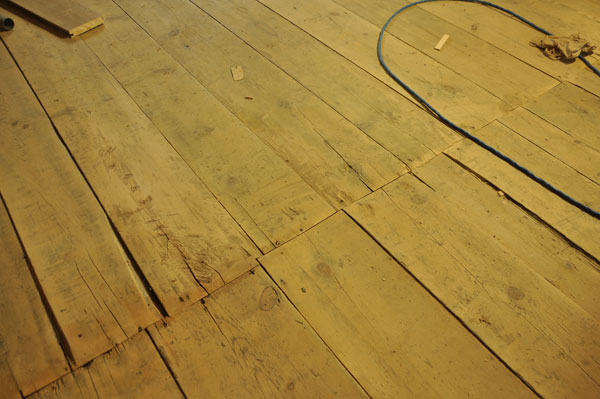

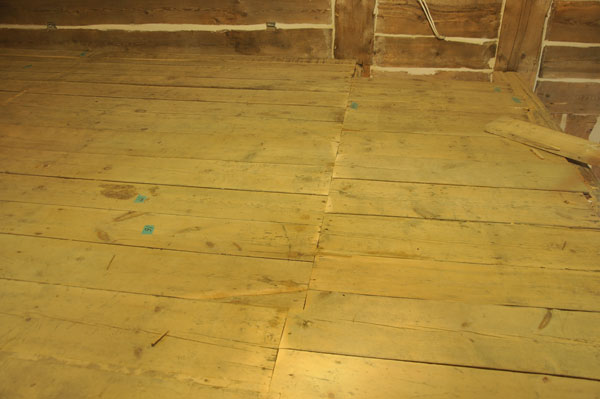

Comme je l'ai déjà illustré sur le site, entre autre dans les dossier des maisons Couture et Martel, les joints entre les travées de madriers, sont assemblés à l'ancienne. C'est à dire, pas toujours en lignes droites.







Photo 238











Photo 239











Photo 240













Photo 241











Photo 242

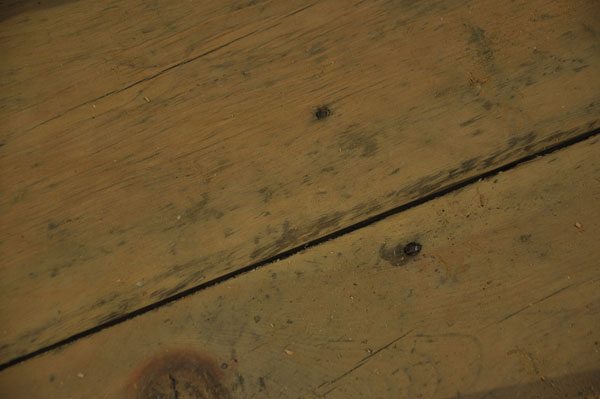

L'ajout de clous carrés, viennent  complétés la finition de l'installation des madriers, cloués dans certains trous en surface des madriers, qui ont été occasionés par des vis à bois de 4 pouces, vissées à l'impact, et en diagonale. (C'est une de mes techniques de camouflage, une de mes signatures ...)











Photo 243

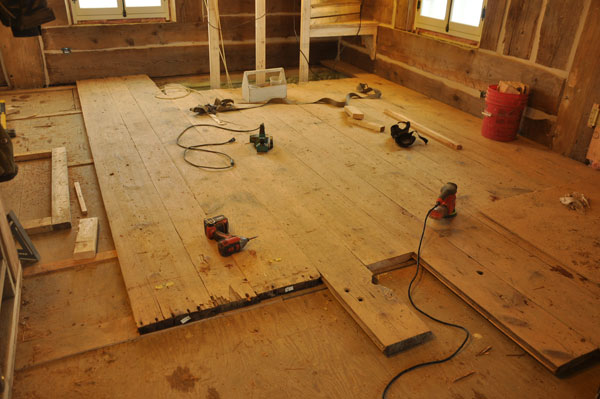

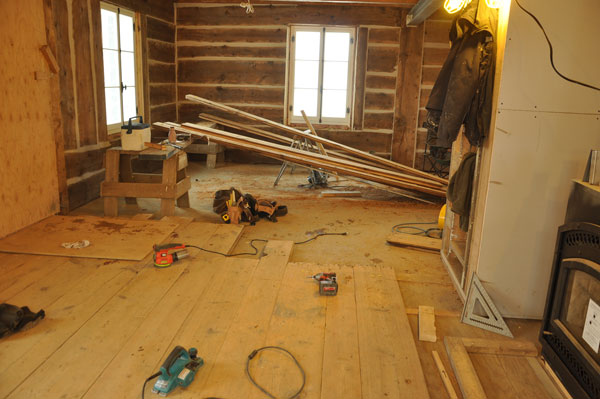

 Et maintenant sur photos- 243-244, c'est le début de l'installation du plancher du rez-de-chaussée.



Ici, vu que l'on a sous les pieds, un plancher de contreplaqué de départ, les madriers doivent obligatoirement s'installer, sur lattes de 3/8 " vissées au plancher.







Photo 244





 à suivre, aux prochains segments ....
