La maison De Jocelyn de la côte du Sud (Cap St-Ignace) possède encore au grenier, son casse jambe intacte.

Bel exemple également d'une robuste et massive charpente de toit complexe.



Pour comprendre ce qu'est une charpente de toit complexe su régime français :

consultez : LIENS SUR LE SITE, qui répondent à la question : Qu'est-ce qu'une charpente de toit complexe, du régime français. = FAq / général / articles #90-



Pour comprendre ce qu'est une le blochet ( un tirant) de type "casse-jambe" :

consultez : LIENS SUR LE SITE, qui explique ce que sont des blochets dans une structure de maison ancienne. = FAq / général / articles #105

ou

dossier #46 Petitclerc seg-3 section de photos 34b à 34f, on voit le trou d'assemblage VIDE d'un blochet de bois de type ”poutre transversale de la maison”, qui se trouvait là à l"origine de construction de cette maison.

Situé entre les sablières longitudinales, le casse jambe tirait les sablières une vers l’autre, pour empêcher leur écartement sous la pression des chevrons de la charpente de toit.

http://www.piecesurpiece.com/index.php/maisons-archives/578-petitclerc-segment-3-curetage-a-l-etage-la-magnifique-charpente-de-toit-se-devoile







Si certains liens vous amène sur des page VIDES,

c'est que l'abonnement au site est nécessaire pour les visionner,

il en va de la survie du site ...   Merci de m'appuyer !







-1

 Charpente de toit complexe





-2

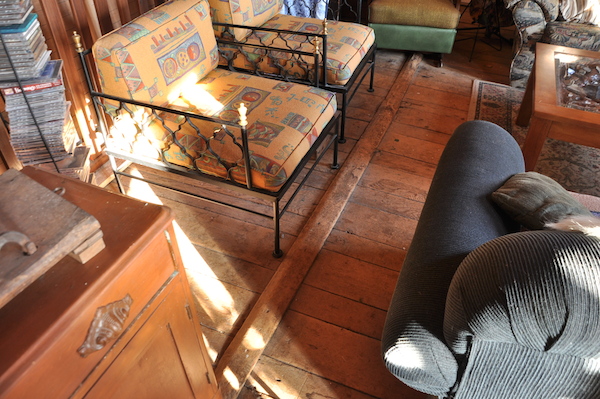

 Joint au plancher, entre deux sections de madriers de plancher-plafond du rez, bien fait pour couper  (autrefois) le froid du grenier vers le rez en hiver.





-3

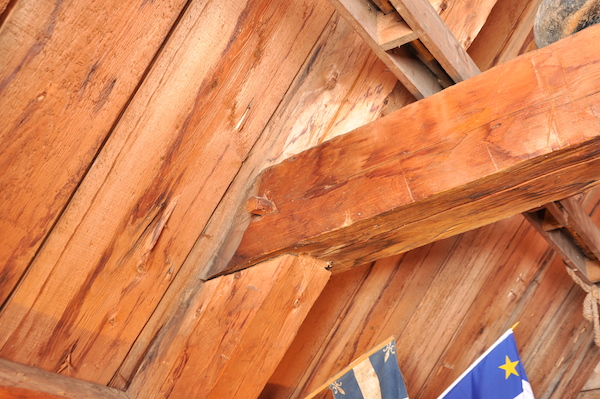

 Assembvlage de l'entrait au chevron = assemblage moisé





-4







-5

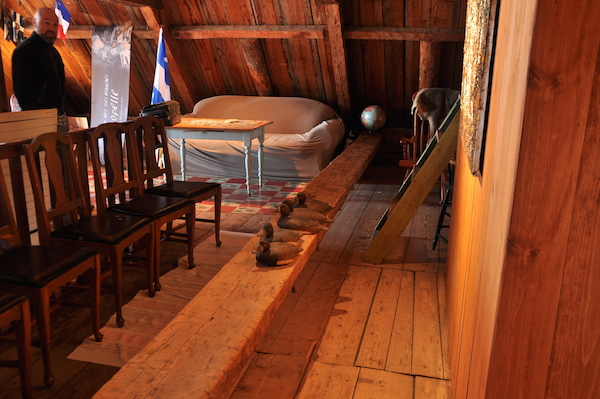

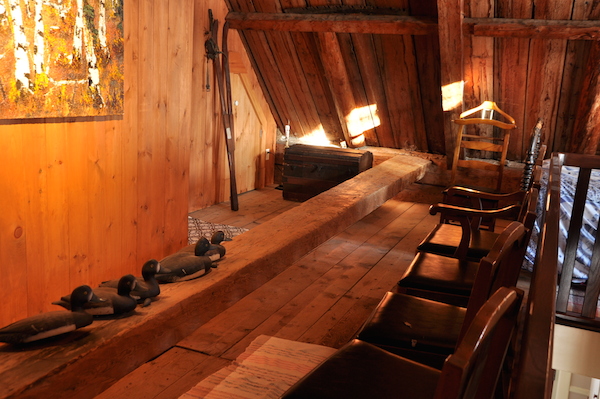

 Le voilà le casse-jambe, tirant les deux centre de murs longitudinaux ensemble.





-6







-7







-8

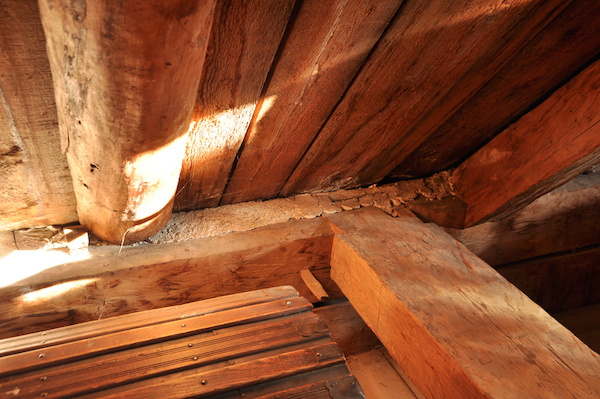

 casse-jambe assembler dans les sablières en queue d'aronde pour tirer, ça ne peut pas sortir de là ...

joint de ciment du bas planches de toit au ras les sablières, pour couper le vent.





-9

 casse-jambe assembler dans les sablières en queue d'aronde pour tirer,





-10

 il s'appelle casse-jambe parce qu'il faut l'enjamber dans le grenier pour passer par dessus.





-11

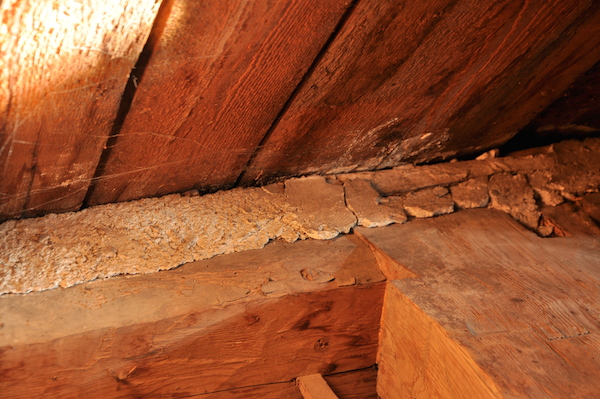

 joint de ciment du bas planches de toit au ras les sablières, pour couper le vent.



Remarquez dans le joint de ciment sur la sablière, le bout de bois carré, d'encastrer dans une ouverture taillée sur l'arête extérieure de la sablière.
Il s'agit du premier d'une série de petits "coyaux" qui soutenant à l'origine de la maison une planche rejet d'eau légèrement recourbée, dans le bas des versants de toit à planches verticales.
J'explique cette caratéristique architecturale du régime Français, dans le :

dossier #12 la maison Blais seg-2 photo 35-39, textes explicatifs avec graphiques, de ce type de très vieux coyau.





-12

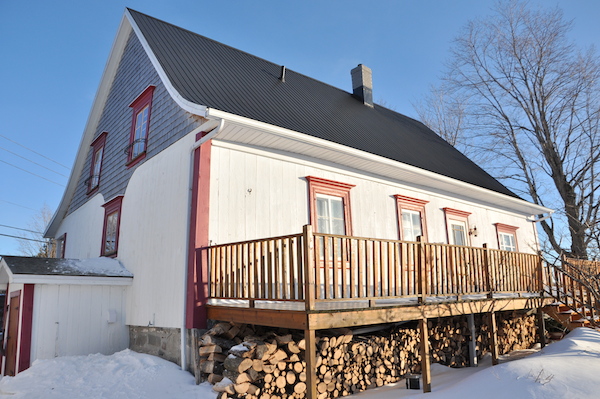

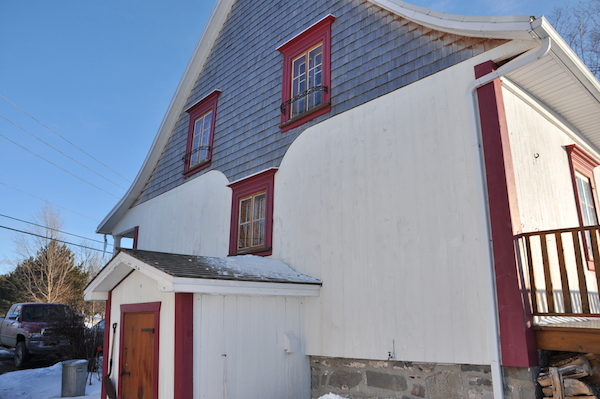

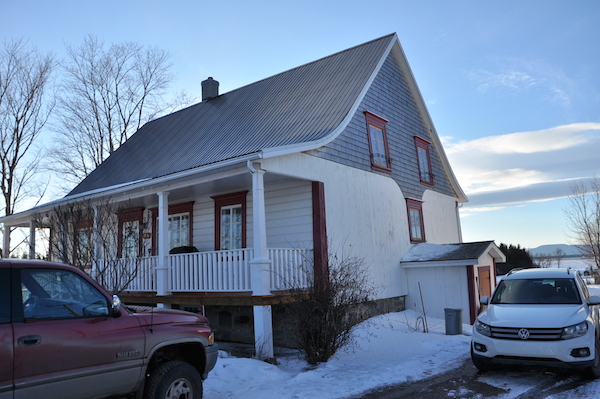

 LA belle maison de Jocelyn et sa famille.





-12







-12







-12







-12
